不知道什么时候开始的一种谬论,说欧洲的建筑设计是基于欧洲没有发生过大的地震,所以他们的地震设计等级要远远低于中国国家地震要求。其实这是一种谬误的道听途说,实际情况是欧洲的建筑设计处处体现出他们十分注意建筑结构要求,而我们国家的建筑结构的标准大多数也是参考欧洲标准而定。从何说起欧洲不注意建筑结构设计呢?今天我就在这里介绍一种欧洲烧结建筑砌块的使用方法,看看人家是否像我们通常所说的那样不重视地震结构设计。反而我们现在使用的国内产烧结砌块却违反了建筑地震结构设计的要求。谁的裤子上有屎,一目了然。

我的专题题目是使用垂直孔洞结构保温砖,造楼更好



使用垂直孔洞结构保温砖造更好的建筑物

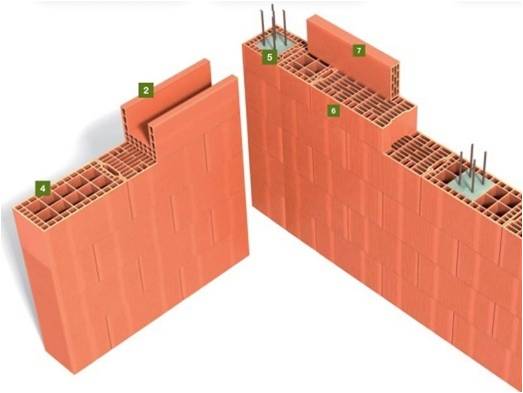

使用垂直孔洞/结构(荷载)/保温砖砌筑的墙体(上图中)



什么是垂直孔洞/结构?

顾名思义就是将烧结砌块的孔洞垂直向上摆放-非常不同于中国目前大部分所谓“砌块生产厂家”生产的保温砌块。我们的烧结保温砌块是要孔洞横向砌筑(可笑的结构使用,因为产品的性能问题,不得不横向使用,以避免砌筑砂浆下漏问题)。众所周知砌块的孔洞横向使用,砌块的强度是最低形式(理论上孔洞垂直其机械强度是最高)。由于我国目前的烧结砌块的生产水平使得大多数的砌块只能横向使用,用其缺点之处。

一、垂直孔洞结构保温砖:造价更低,更好用和施工更快

垂直孔洞结构保温砖:节省75%的钢筋混凝土,所有都浇筑在砖中,无需支模

首先我们在这里要介绍一下这种“垂直孔洞结构保温砖”的使用方法:垂直孔洞朝上,使得上下砖与砖形成垂直孔洞-穿孔,这样就便于我们使用该型砖的特征。

由于使用新型的砌块,注意与中国目前生产的砌块不同,可以将建筑结构钢筋直接浇筑到“柱砖”中,这种“柱砖”是垂直孔洞结构保温砖中的一种配砖特征之一。众所周知砖砌筑结构国家是有严格要求的每2米要有一个构造柱(因为砖块是最碎片化的建材,必须保证砌筑体的一致性(墙体的一致性)。所以必要的构造柱是我们国家标准中要求的。

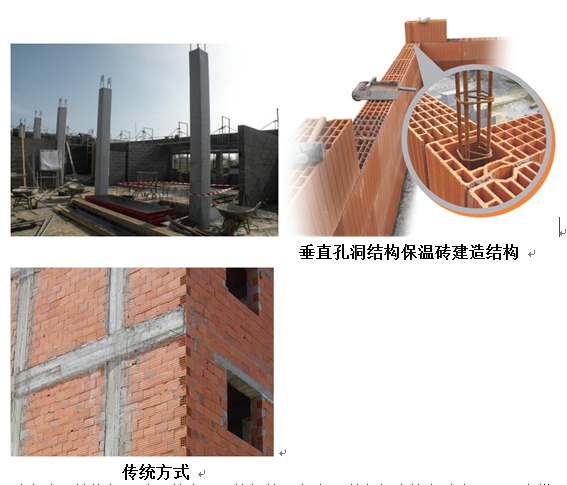

看看上图,传统的砖墙砌筑是要有构造柱和圈梁结构的,不然碎片化的砖块是保证不了整体结构的。所以传统砖墙砌筑是一个费工费时的工程。要求支盒子板,做好框架结构,然后才是维护砖墙的砌筑。梁柱的施工要求准确度非常严格,不然房子就会里出外进的。混凝土结构和烧结砖也不是一样的结构,起码热阻值都不一样。冷桥现象非常严重。

而看看下图,使用垂直孔洞结构保温砖的墙体砌筑:



混凝土框架结构用烧结砖填充

L 建造麻烦

L 造价贵:水泥,钢筋,

    支模,人工

L 工程慢:混凝土结构,人工红砖填充

L    通过混凝土梁柱,灰缝和连接梁传导热损和湿气

L  混凝土和砖的衔接出现裂缝

L 采暖/空调费用高



垂直孔洞结构保温砖结构



垂直孔洞结构保温砖就成为结构的一部分,混凝土就浇筑在砖中

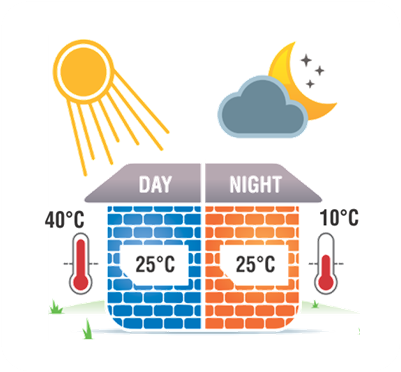

J 健康,舒适

      自然黏土

      隔热,降噪

      可呼吸墙体

        既无潮湿,又无热气传导

J 下列优点,可以降低建造造价

       钢筋,混凝土和砂浆

      支模,人工和砌筑

      建筑物重量/基础:因为砖是65%的孔洞率

J  建造速度快/减少建造环节

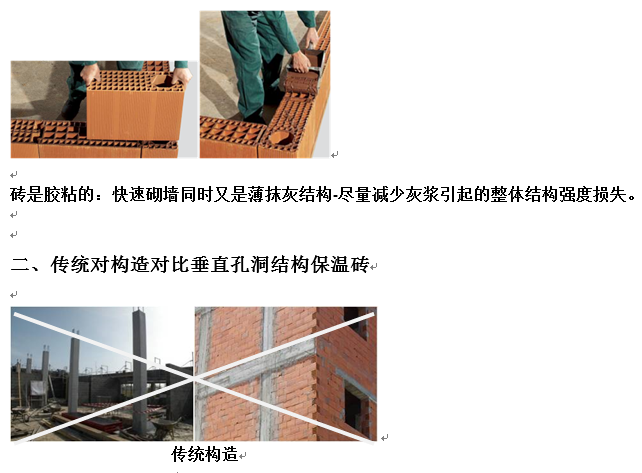

      砖既可以做饰面又是胶粘的

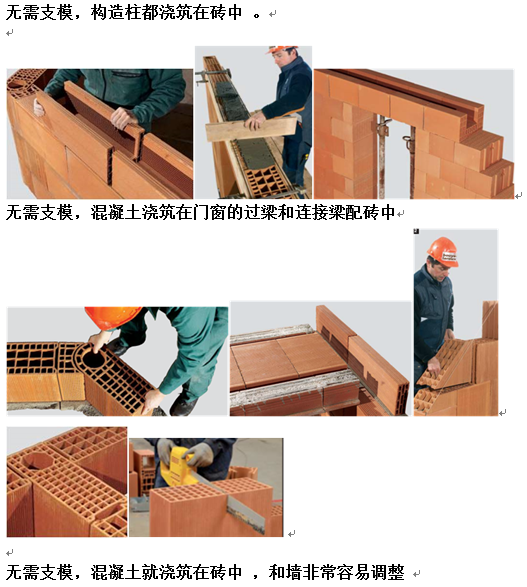

      无需支模,砖就是结构的一部分,钢筋/混凝土就浇筑在砖中

J 抗压强度7-9兆帕:一块这样砖抗压承载70吨压力

J 适用于地震多发区域:无危险,水泥用量少

J 建造时干净和无湿操作

J 减少采暖/空调花费

三、垂直孔洞结构保温砖:最少配件

过去20年北欧一些砖厂已经开发出多种这样的砖,它们都有相同的特征:

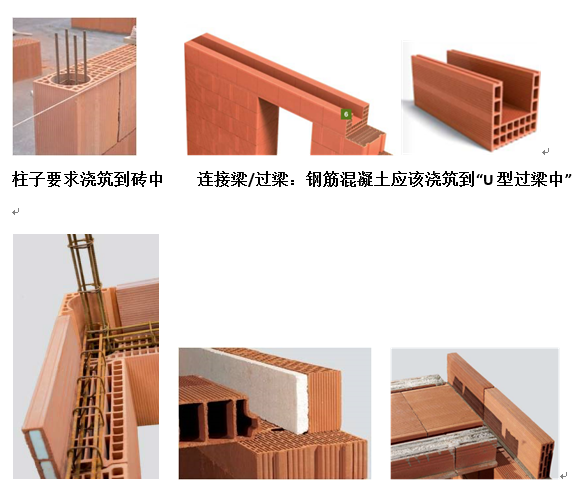

      垂直孔洞用于荷载能力和包裹混凝土梁和柱

      55% 65% 的空洞率减轻重量,减少原材料和能源消耗,并且增强了保温性能

      磨削后的表面保证荷载传输,使用胶粘加快建造步伐

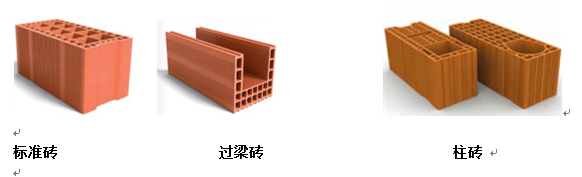

这些砖都具有相同的关键优点:节省建造费用,加速安装,住房舒适,节省采暖/空调费用等。为了保证这种砖的建造,3最少配件要求配合每种墙厚的砌筑(从200-400毫米厚的)。

其他高附加值配砖可以放在以后引进



四、墙体实例

a保温性能(1/2)墙体本身

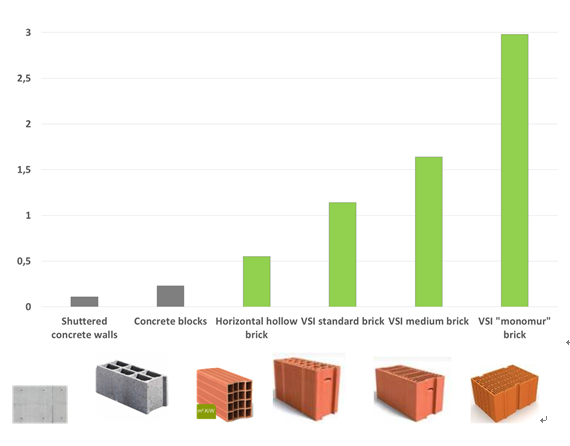

Lambda λ   莱马达 λ       R:热阻值= Wt* / λ      U=1/R=λ / Wt* Wt*: 墙厚)

高保温要求低λóU óR λ值不取决于墙厚,但是UR值取决于墙厚



b保温性能(2/2-建筑物

热传导不只是通过砌块或砖进行,同时也通过柱,连接梁,砂浆,过梁,楼板端头等,所有都是大的热传导体(由钢筋混凝土制作),这样就要求混凝土包裹进砖中:全部为红色,从外面看不到混凝土



适用于单层或双层墙结构中



S楼板端头应该插入到墙厚的50-75%,容许楼板端头被保温材料/砖包裹起来,达到保温效果



五、节省能耗二氧化碳排放减少

通过多层墙的热损有以下的一个公式:

Q (W/m2) = (Text – Tint) (K) / (R1 +.. + Rn) (m2.K/W)

我们可以举一个100平米的单元房屋为例



2层外墙(7+15X3米高=66平米门窗开口=55 平米

平均夜晚/白天Dq=10ºC (外层-中间)

      差的保温墙(R=0.35平米。K/W       Qpoor = 10°C / 0,35 * 55m2 = 1,57 kW

      高保温墙(R=2 平米 K/W   Qhigh = 10°C / 2 * 55m2 = 0,27 kW



能耗=1.3 KWX8600 小时/2 (空调效率)=5600 KWh / X0.1 / 千瓦≈500 /

全部设计,双层玻璃窗,暴露在阳光下,阳台和屋顶绝热也是关键因素。



我们以一个日产1000/ 的这样砌块厂为例,每年可以建造35000个房屋单元 35 000 * 5 600 kWh * 0,5 kgCO2/kWh  =100000吨二氧化碳可以减少掉这么多的二氧化碳的排放,对全社会都是福音。同时节约500万美元石油/天然气来制造电能,用于空调/采暖多好!



六、单层墙或双层墙设计



使用这样砖的单层墙

这样砌块/墙体 25-40厘米厚,高荷载性能,强壮的本体,同时又是一个集合体

根据砖型和厚度保温性能优越,采取这种砖的所有优点:建造更快和造价省。



1、使用传统砖的双层墙有几个缺点



2层墙砌筑:时间和金钱,效果差,如同混凝土结构无法包裹到砖中, 保温性能受限,需要注意墙与墙之间的连接。所以不推荐这样使用砌块。





2、使用垂直孔洞结构保温砖的双层墙,墙与墙之间的保温

使用这种砖至少一个墙用在承重,墙与墙之间使用10公分厚保温(岩棉或玻璃棉,不使用危险的聚苯)

高性能的保温

2层墙砌筑:时间和金钱….效果良好注意墙与墙之间的连接

结构墙这种砖摆放位置

      内布:提供温度恒定/舒适,使用清水墙砖作外墙,可以很好的楼板保温

      外放:内部墙可以使用石膏板或50-70毫米厚的卡农

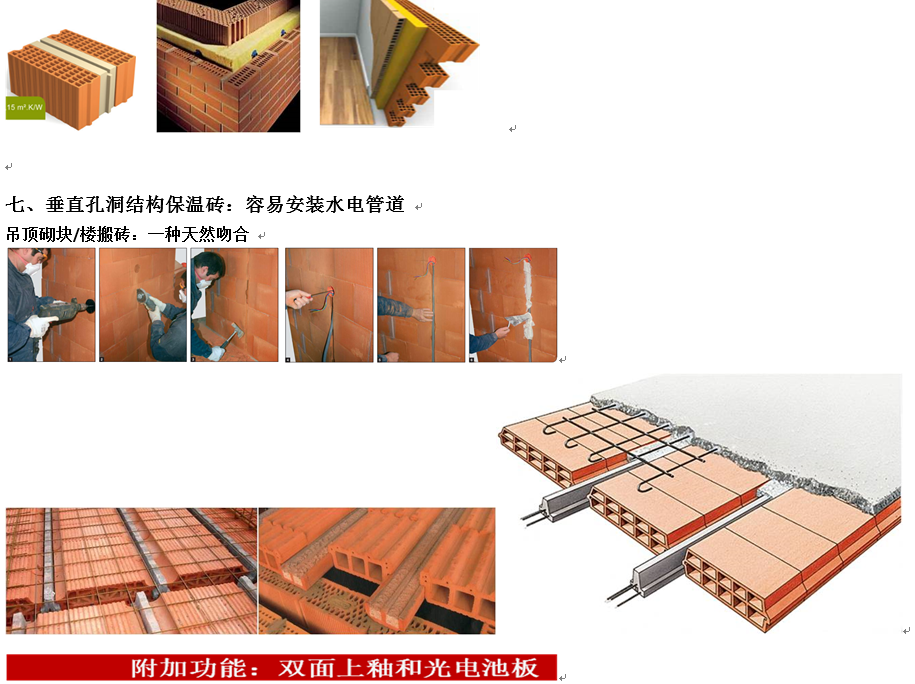

使用VSI砌块建造所带来的成本上的节约,用来投资于双面釉和光伏电池板,允许使用VSI 砌块的保温隔热性能,以低成本低能耗,甚至零能耗建筑来实现。

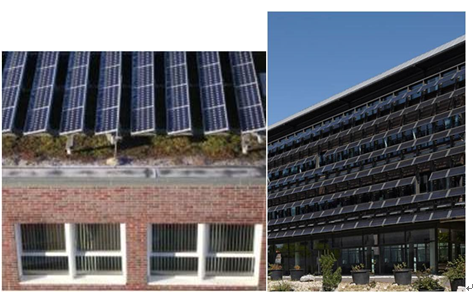

5层大楼的屋顶上安装光伏电池板可以确保基本的电气需求(≈4000千瓦/年),同时保护屋顶免受太阳辐射。

光伏电池板也可以作为墙面装饰用,有同样的效果,同时增加电气生产。加强了保温+光电池板可以达到零能耗建筑物



八、地震区域和抗压强度

地震区域

这种砖就是专门为地震多发区设计的

      砖是垂直粘接在一起的

      l打孔是用于支柱

      箱式设计/设计更加稳定

烧结制品是自然的,没有添加剂,不像水泥成分那样敏感,容易检查 在欧洲发展的模式和研究证明了可靠性和强度 特殊设计/标准/每个国家都要求:克莱亚愿意协助这样要求





抗压强度

根据砖型设计,原材料,挤出和烧结等因素,强度在7-9 兆帕 一块砖可以承载60-80吨压力 墙体的强度根据砖与砖之间的粘接:使用胶粘的砖要比使用砂浆粘接的砖传导荷载高得多 这种砖在墙中互锁,提供建筑结构性能。



使用垂直孔洞结构保温砖造更好的建筑物: 更健康,更舒适,更经济建造和居住 ,巨大的节能效果,并且减少二氧化碳排放
