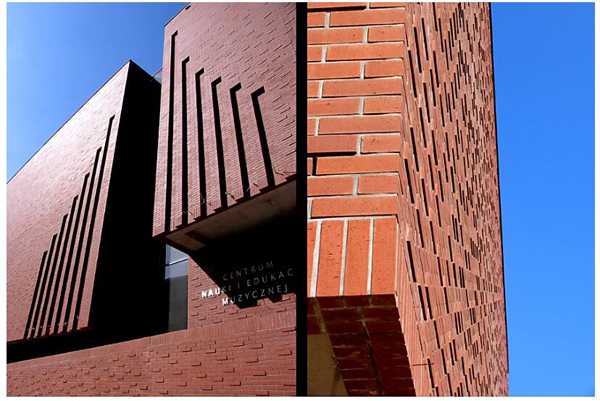

图36波兰，音乐研究及音乐中心，建于2007年。使用了烧结装饰砖，形成了教育的交响乐波兰，学校和文化中心。使用了烧结装饰砖，成为了建筑的新象征。

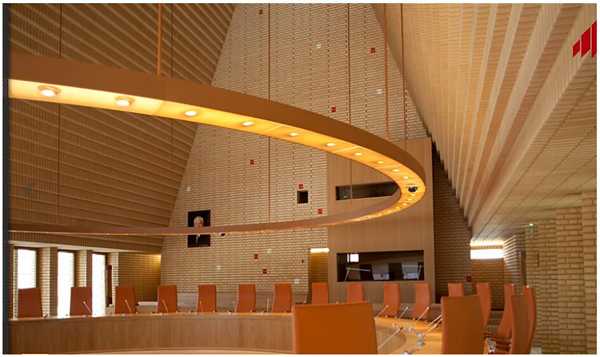

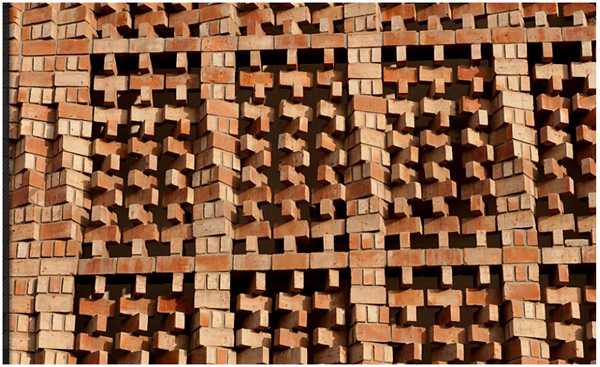

图37欧洲2010年砖建筑大奖第一名的作品，特点是室内外都使用了烧结装饰砖

图38   欧洲2010年砖建筑大奖第二名：砖砌体的艺术

4. 内隔墙用烧结空心砖和空心砌块

由于建筑物内隔墙材料的需求量非常大，特别是住宅建筑，所以在发达国家的烧结墙体材料，都非常重视内隔墙材料，如西欧各国均在内隔墙用烧结空心砖、空心砌块（板材）等方面研究开发了许多种产品。内隔墙用空心砌块或砖又分为分户墙用及分室墙用的不同性能、厚度的产品。如法国研究开发的“卡罗”（Caroo）空心条板（主要用于隔墙，非承重），其厚度为100mm左右，安装时不用砂浆，其接缝企口设计的非常精确。又如法国Guiron-Toulouse公司生产的宽度为600~700mm，高度为2600~3600mm，厚度为300mm的空心条板，将砌块、空心砖的断面构造设计，特殊的干燥和焙烧技术的发展，提升到了一个全新的层次。砖砌体的抗压强度也不再因灰缝而降低20%~50%了。西欧、北美、中东各国及南韩、日本、澳大利亚、巴西等国家均在生产着多种品种的隔墙用空心砖（砌块），有专用于分户墙的、有专用于分室墙的；也有专用于楼梯间、电梯间、卫生间等的隔墙砖。有的国家对这类产品还制定有专门的标准。隔墙砖分为承重和非承重的两大类，但其厚度较外墙砖要薄的多。这就给我们了一个非常重视的提示：即为了增大室内有效使用面积，不能单靠减少外墙隔热保温所必需的厚度来达到目的，实际上内隔墙厚度上的减小对增大室内有效使用面积更有重要的意义，因室内隔墙的周长远大于外墙。例如西欧很多国家生产的非承重分室隔墙空心砌块、空心砖仅60mm厚；分户隔墙仅100~120 mm厚，其密度德国标准规定在510~1000kg/M3之间，换算为面密度时也仅为50~100 kg/M3之间。这与我国现用的各种板材的面密度相当，但是用烧结的隔墙空心砖或空心砌块砌筑的隔墙其性能上要比现用的各种板材的性能好的多，例如在使用寿命期内的尺寸稳定性上（绝对不会开裂）、在与砂浆的粘结性能上、在可长期保持砌体强度上、在隔音、防火性能（80mm厚的烧结空心砖或空心砌块，耐火等级为F90，即出现火灾后有90分钟的时间转移财产或逃生）上及在对室内环境的贡献等各个方面均优胜于现用的一些板材，有着非常均匀平整的粉刷基准面，而且造价比现用板材低的多。从生态学角度讲，这类材料的使用寿命长，并在其使用寿命终结后可全部回收利用。而且这类隔墙材料在建筑造价上也低于现用的抗碱玻璃纤维网格布与低碱度水泥制造的板材，其综合能耗也低。承重用的内隔墙空心砌块、空心砖在墙的厚度上也完全可以减小到120~180mm。

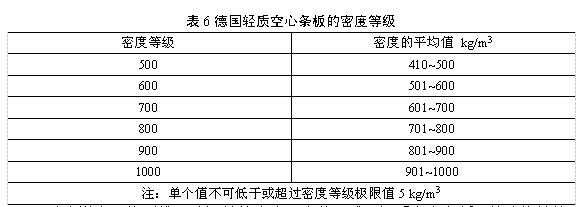

德国标准DIN105《砌墙砖》第五部分就包括有内隔墙用轻质空心条板（后文解释）。该标准中对轻质空心条板的用途规定是用于非承重的内墙体上。规定轻质空心条板的最大密度为1000kg/m3，共分为6个密度等级（见表6）。

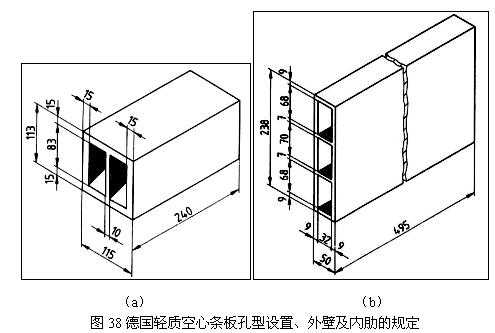

对这类产品的形状和孔洞结构也有一定的要求，轻质空心条板，其孔的结构和孔型可随意设置，但外壁必须大于9mm，内肋厚度必须最小为7mm。图38给出了这些要求的示意图。

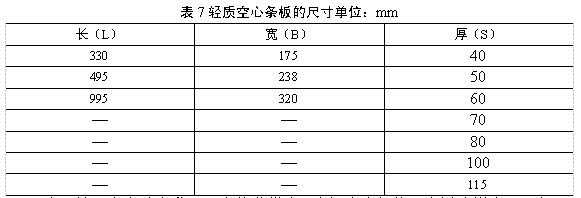

（a）对外壁及内肋厚度的规定；（b）对空心条板孔外壁及内肋厚度的规定。此外, 对空心条板的抗折强度有专门的规定,即必须能够承受500牛顿的弯曲荷载（允许的最小单个值为400牛顿）。对空心条板的尺寸误差规定为：在纵向上为长度的1.5%；在横向上为高度的3%。德国轻质空心条板的常用尺寸见表7。

内隔墙用空心砖在我国研究的非常少，也没有专门的开发过这类产品。内隔墙烧结空心砌块在我国墙体材料行业中目前还是空白。由于内隔墙用空心条板的规格品种还有很多，如德国在2000年出版的《砖瓦词典》（Lexikon der Ziegel）中就给出了如图39所示的内隔墙用空心砖及空心砌块。

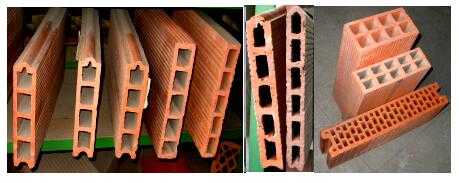

图39德国生产和应用的部分隔墙用空心砖及空心砌块（照片为上世纪八十年代中期的隔墙用空心砖及空心砌块样品）

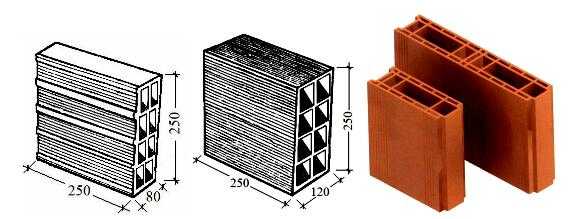

由于隔音要求的不同，分户墙用的空心砖及空心砌块一般要厚一些，而分室墙用的空心砖及空心砌块要薄的多。分户墙有用240mm、120mm、115mm厚的，多为双排孔或多排孔；而分室墙大多数用40mm、50mm、55mm、60mm、65mm、70mm和80mm左右厚度的空心砖及空心砌块，并绝大多数带有榫卯结构。图40所示为内隔墙空心砖及空心砌块实际使用的情况。

图40内隔墙用空心砖及空心砌块在分户墙和分室墙上的应用

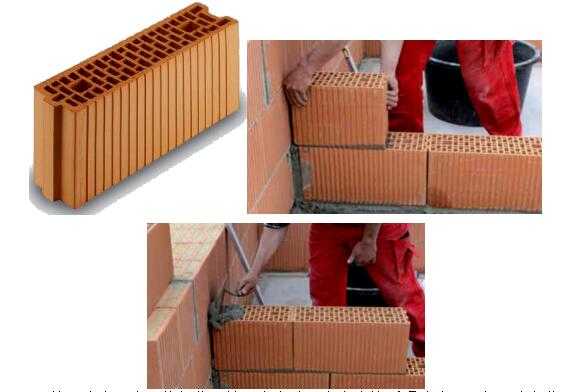

建筑物的内隔墙非常复杂，且形式变化多样。采用水平孔空心砖或空心砌块作为隔墙，因这类产品自重轻、防火、保温隔热，能调节室内小气候，有着长期的尺寸稳定性，便于铺设管道等优点，长期以来被西欧各国广泛使用。如意大利就生产和使用着各种各样的内隔墙空心砖及空心砌块，图41为意大利生产的部分内隔墙空心砌块。

图41 意大利生产的部分内隔墙空心砌块（照片来自德国《国际砖瓦工业》杂志）

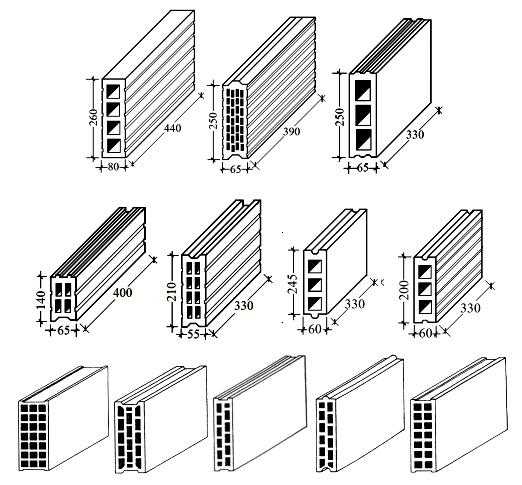

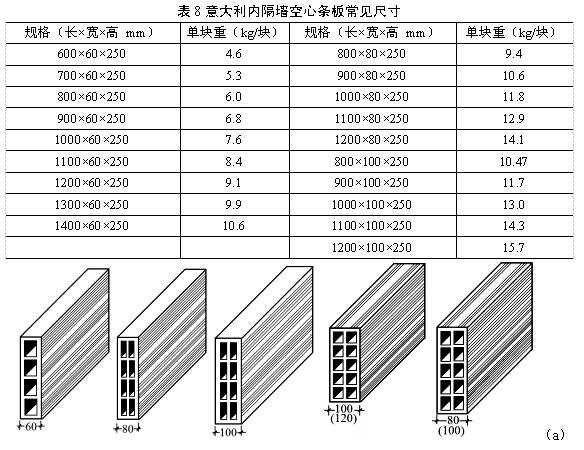

就内隔墙用空心砌块而言，西欧的规格品种非常多。尺寸较大而薄型的空心砌块过去我国翻译为空心条板砖，按照现行国家标准GB/T18968—2003《墙体材料术语》中的定义，叫做砖或板都不准确，应称为空心条板。这一类产品与过去所称之为“层高条板砖”的产品不同，一般未超过1500mm的长度，因此称为条板是合适的。表8给出了意大利内隔墙用空心条板常见的尺寸。图42给出了西欧部分这类产品常见的形式。从图42可看到，隔墙用空心砌块有水平孔方向砌筑的，如图中（a）和（b）所示；也有垂直孔方向砌筑的，如图中（c）和（d）表示的多孔砌块即为孔垂直方向砌筑。

图42西欧内隔墙用部分空心砌块、空心条板的常见形式

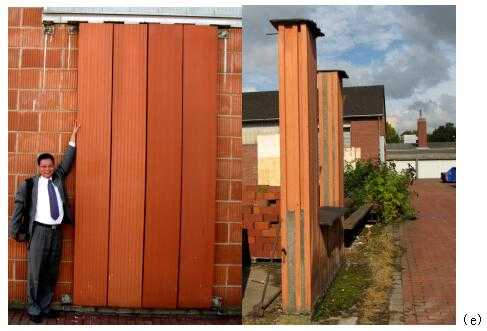

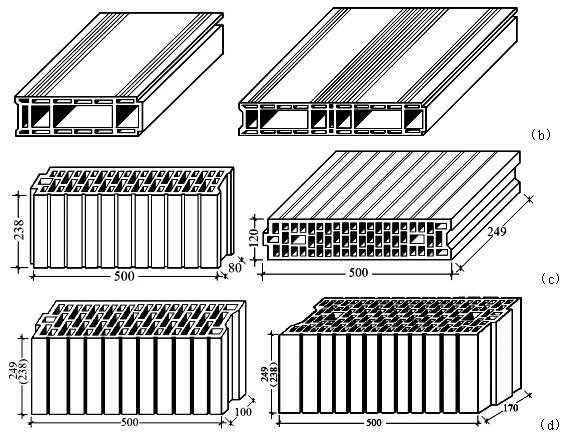

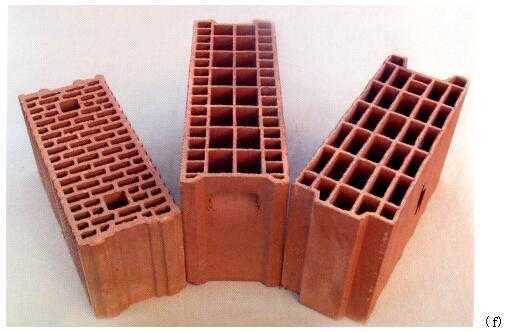

（a）和（b）为意大利生产的隔墙用空心砌块；（c）和（d）为奥地利维也纳山公司生产的垂直孔内隔墙空心砌块；（e）德国艾森砖瓦研究所试验用的层高空心条板；（f）法国生产的垂直孔空心砌块（图片来自法国Michel Kornmann著《Clay bricks and tiles, Manufacturing and properties》）。

虽说在国内在于上世界70年代到80年代初试制并小批量生产过薄型隔墙空心砖，但是没有得到大批量的推广应用。如当时在北京生产的薄型隔墙空心砖的规格为240mm×240mm×57mm（见图41）。在内隔墙用空心砌块及空心砖的研究中，值得提出的是在1978年到1980年期间，原西安砖瓦研究所进行的空心条板砖（砌块）的研究。该研究中试制成功了用挤出法生产的，长达1800mm，宽600mm，厚120mm的空心条板砖（单排孔，见图41），也获得了成功的干燥和焙烧。虽说当时只烧成了近百块样品砖，但正是这一研究，极大地丰富了挤出成型空心砖的经验，为以后空心砖的生产和推广应用打下了较为坚实的基础。例如在其后的引进挤出设备的消化翻板制造过程，这些经验起到了非常关键的作用。内隔墙用空心砖或空心砌块我国还没有专门的标准。国内某些地区由于建筑工程上的需要，将空心砖用于建筑物的内隔墙，或是专门制造出了用于内隔墙的空心砖。用于内隔墙空心砖的规格有240mm×220mm×115mm，240mm×200mm（180mm，160mm）×115mm，190mm×180mm×115mm，290mm×240mm×115mm，290mm×240mm×90mm的等。这些空心砖都是水平孔方向砌筑，用于不承重的填充墙。图43为国内曾生产和应用过的内隔墙空心砖。

图43国内生产及应用过的内隔墙空心砖

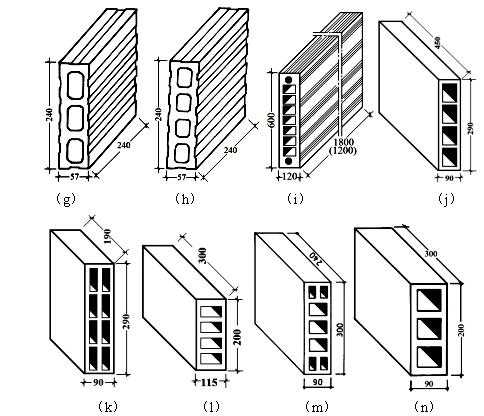

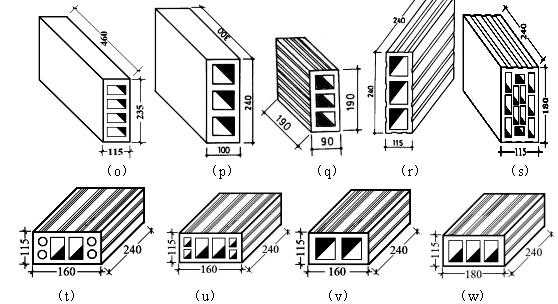

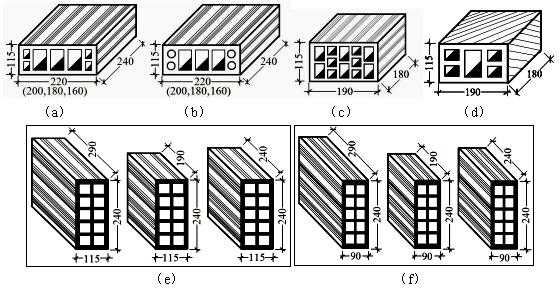

（a）7孔内隔墙用空心砖，空洞率46%，主要用于砌筑220mm，200mm，180mm及160mm厚的内墙体，产地：陕西宝鸡市；（b）7孔内隔墙用空心砖，空洞率45%，主要用于砌筑220mm，200mm，180mm及160mm厚的内墙体，产地：陕西宝鸡市；（c）12孔内隔墙用空心砖，空洞率51%，主要用于砌筑190mm及115mm厚的内墙体，产地：重庆市；（d）5孔内隔墙用空心砖，空洞率50%，主要用于砌筑190mm及115mm厚的内墙体，产地：四川成都市；（e）290mm×240mm×115mm系列空心砖，孔洞率：60%，抗压强度：6.4MPa，密度：907kg/m3，主要用于砌筑240mm和120mm墙体，产地：浙江长兴；（f）290mm×240mm×90mm系列空心砖，孔洞率：54%，抗压强度：6.6MPa，密度：949kg/m3，主要用于砌筑240mm、180mm及90mm的墙体，产地：浙江长兴；（g）3孔内隔墙空心砖，240mm×240mm×57mm，孔洞率32%，密度：1155.2 kg/m3，产地：北京；（h）4孔内隔墙空心砖，孔洞率30.7%，密度：1164 kg/m3，产地：北京；（i）原西安砖瓦研究所试制的条板空心砌块；（j）4孔空心砌块，孔洞率44%，单块重12.33kg，产地：南京；（k）8孔空心砖，孔洞率40%，单块重5.2kg，产地：南京；（l）4孔空心砖，孔洞率34%，单块重7.4kg，产地：上海；（m）7孔空心砖，孔洞率50%，密度：754kg/m3，产地：天津；（n）3孔空心砖，孔洞率35%，单块重7.2kg，产地：上海；（o）4孔空心砌块，孔洞率28%，单块重16.2kg，产地：上海；（p）3孔空心砖，孔洞率46.7%，密度：955.5kg/m3，产地：天津；（q）3孔空心砖，孔洞率38%，单块重3.57kg，产地：江苏；（r）3孔空心砖，孔洞率：53%，密度：790kg/m3，产地：哈尔滨；（s）12孔空心砖，孔洞率：40%，产地：陕西宝鸡市；（t）、（u）、（v）、（w）产地：西安市。

与西欧等发达国家相比，国内在内隔墙使用的空心砖以及空心砌块方面的研究开发还远远不够。因为多年来一直在强调外墙的保温隔热问题，对内隔墙使用的烧结产品重视程度不够，国内很多城市和地区竟然没有专门用于内隔墙的烧结产品，即便是有，其产品也显现出过于简单。因而内隔墙使用的空心砖以及砌块亟待优化和提高。例如在内隔墙使用的空心砖以及空心砌块的孔洞布置方式必须改变，首先要能够满足装修挂膨胀螺栓的要求，其次也要有一定的隔音、保温隔热性能。其实，在烧结的空心砖或空心砌块上，只要有两层壁就可以挂持得住膨胀螺栓。

5. 烧结屋面瓦

屋顶的隔热保温和防水问题是多年来困扰着建筑发展的难题。现国内各地建筑部门对屋顶结构的“平改坡”的呼声日趋强烈。屋顶结构“平改坡”是近来建筑发展的必然方向，因此近期建筑的发展就会需要大量的中高挡次的屋面瓦。近年来我国的屋面瓦生产在没有受到政府部门充分关注的情况下得到了很大的发展，例如现全国的烧结屋面瓦引进生产线已达9条；引进的混凝土屋面瓦生产线已达40条之多，加上国内设备装备的混凝土屋面瓦制造厂已多达到600家（国外相关媒体报道有400多家）。这足以证明屋面瓦在中国有着很大的市场发展前景，同时也说明了广大的农房建设、城镇建筑需要中高挡次的屋面瓦。但是混凝土屋面瓦的表层颜色是用有机的粘接剂和无机颜料组成，其耐久性和保持稳定色彩的能力令人担忧，有的厂家说可保证10年，有的厂家说可保证6~7年；再是混凝土瓦的抗折强度和抗渗性能低、抗化学侵蚀（如酸雨）能力及耐侯性（如抗紫外线）差，完全可断言：就目前的彩色混凝土屋面瓦而言在中国的发展是短命的。国际市场上烧结屋面瓦增长的速度非常快，例如德国从1985年始，到2000年烧结屋面瓦增长了3倍，其产量达到了9.75亿片/年，人均用烧结屋面瓦为16片/人.年，在新建筑中53%的屋面使用的是烧结屋面瓦；又如英国烧结屋面瓦销售量在5年中增长了25%，主要生产商是集中在6家大公司中；还有葡萄牙这样的小国家现烧结屋面瓦年产量为80万吨[相当于中国机瓦（16片/平方米）为2.5亿片]，其中7家烧结屋面瓦公司的年产量占总产量的85%（平均每家公司的年产量为3000万片以上）。总之，在西欧、北美、澳大利亚、中国、日本、南韩及东南亚地区（如马来西亚连续建设了两座现代化的烧结屋面瓦工厂）烧结屋面瓦最近几年内均呈上升趋势。在烧结屋面瓦生产设备方面也有着世界上著名的设备制造公司，如德国的瀚得乐、利特、由鲁克莱姆公司；法国的赛力克公司；意大利的帮交尼、发福乐、赛克斯公司；土耳其的马克三公司；日本的太可哈嘛公司等。近年内西欧新建的烧结屋面瓦生产线几乎全部配备有机器人。现全国各类屋面瓦（混凝土瓦、粘土瓦、页岩瓦）的总产量估算约为650亿片。预计在中国今后十年内中高挡次烧结屋面瓦的年产量将可能达到50亿片左右（现在国内中高挡次烧结屋面瓦的年产量约为8000万片），需建设的新屋面瓦工厂数量约在400~500家，普通粘土瓦的产量将会逐年下降。

烧结屋面瓦（Fired roofing tile）是用于建筑物屋面覆盖及装饰的烧结瓦类产品，常用于屋面防水层及屋顶、墙面的装饰。烧结屋面瓦有各种各样的形式，按照生产方式的不同可分为挤出瓦、挤出压制（模压）成型瓦（西式瓦）、半干压瓦、还原气氛烧成的青瓦等；受不同国家、民族、宗教信仰、历史传统文化、地域文化等的影响，也出现了大量不同的形式的瓦，如中国瓦（小青瓦，亦称蝴蝶瓦）、美国式的连锁瓦、西欧式的连锁瓦、西班牙瓦、荷兰瓦、埃及瓦、韩国瓦、日本瓦、德国瓦、瑞士瓦、罗马瓦、教堂瓦等等；按其形状又有牛舌瓦、鱼鳞瓦、竹节瓦、平瓦、波形瓦、槽形瓦、菱形瓦、花边瓦、S-形瓦等等；按其使用的功能又有脊瓦、配瓦、板瓦、屋面天沟瓦、太阳能屋面瓦、连锁瓦、通风瓦、装饰瓦（垂兽、仙人、鸱尾、戗兽）、筒瓦、防雪瓦等等；还有根据表面状态不同，又可分为上釉瓦（含表面经加工处理形成装饰薄膜层—化妆土）和不上釉的瓦。在上釉瓦中又可分为中国传统式的琉璃瓦及近些年来引进线生产的“西式瓦”等。从现在能够统计到的资料看，各种不同瓦的（含古代和现代）名称已达760余种。

5.1国内烧结屋面瓦的分类

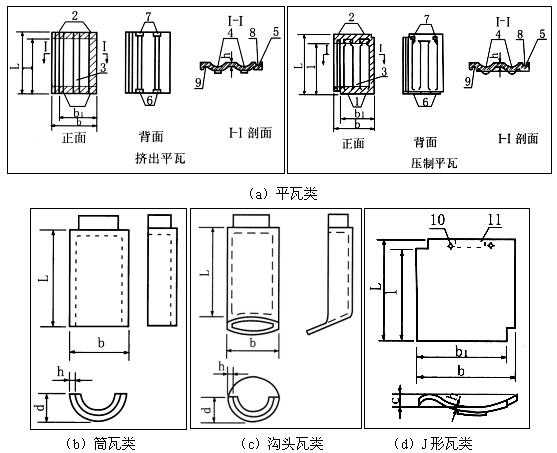

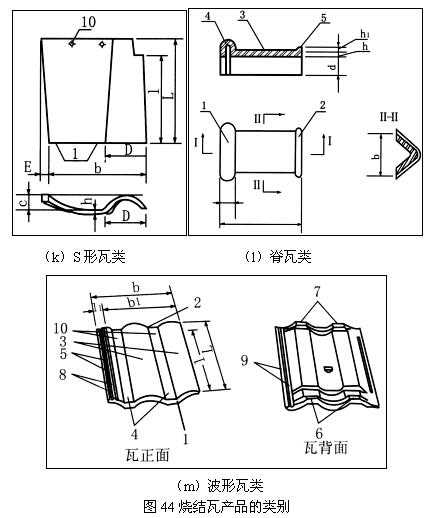

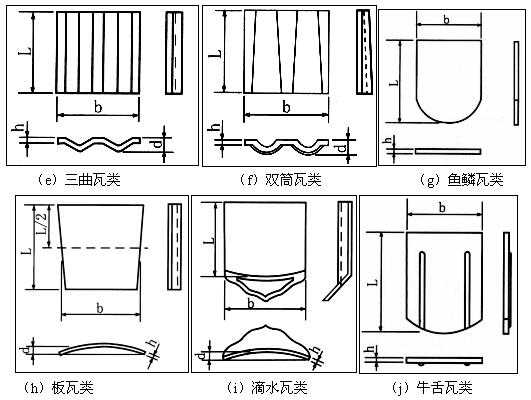

国家现行标准GB/T 21149—2007《烧结瓦》根据形状将烧结瓦分为平瓦、脊瓦、三曲瓦、双筒瓦、鱼鳞瓦、牛舌瓦、板瓦、筒瓦、滴水瓦、沟头瓦、J形瓦、S形瓦、波形瓦和其它异形瓦及其配件共13类。图44表示了这些常见的瓦形。

注：图44中数字及英文字母含意的说明：

数字：1—瓦头；2—瓦尾；3—瓦脊；4—瓦槽；5—边筋；6—前爪；7—后爪；8—外槽；9—内槽；10—钉孔或钢丝孔；11—挂钩。

英文字母：L（l）—（有效）长度；b（b1）—（有效）宽度；h—厚度；d—曲线或弧度；c—谷深；D—峰宽；E—开度；l1—内外槽搭接部分长度；h1—边筋高度。

国家现行标准GB/T 21149—2007《烧结瓦》同时规定，根据吸水率不同将烧结瓦分为三类：

Ⅰ类：吸水率≤6.0%；

Ⅱ类：吸水率>6.0%、≤10.0%；

Ⅲ类：吸水率>10.0%、≤18.0%；青瓦≤21.0%。

烧结瓦的抗弯曲性能，该标准规定：

平瓦、脊瓦、板瓦、筒瓦、滴水瓦、沟头瓦类的弯曲破坏荷重不小于1200N；其中青瓦类的弯曲破坏荷重不小于850N；

J形瓦、S形瓦、波形瓦类的弯曲破坏荷重不小于1600N；

三曲瓦、双筒瓦、鱼鳞瓦、牛舌瓦类瓦的弯曲强度不小于8.0MPa。

烧结瓦的抗冻性能要求：经15次冻融循环不出现剥落、掉角、掉棱及裂纹增加现象。对上釉瓦类产品，规定经10次耐急冷急热循环不出现炸裂、剥落及裂纹延长现象。对不上釉瓦有抗渗性要求，经3小时渗漏试验瓦背面无水滴产生。若瓦的吸水率不大于10.0%时，可不做抗渗性试验。

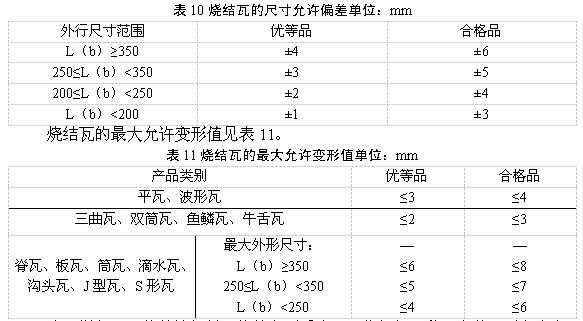

相同品种的烧结瓦产品，上述的5项物理性能合格，根据尺寸偏差和外观质量分为优等品（A）和合格品（C）两个等级。

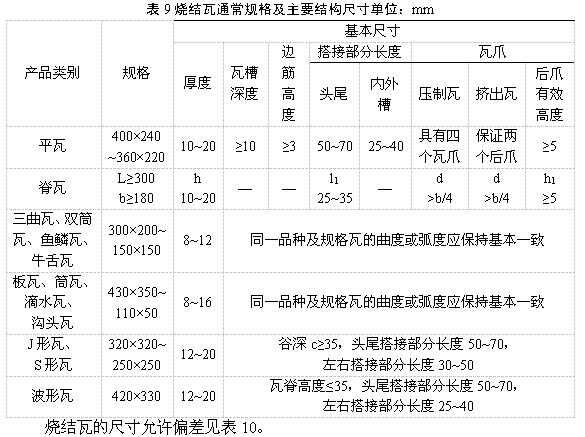

烧结瓦的产品规格及结构尺寸由供需双方协商决定，规格以长和宽的外形尺寸表示。烧结瓦通常规格及主要结构尺寸见表9。

为了增加屋面的抗渗漏性，使其密不透水，因此任何一种瓦在使用时都必须是一排搭接在另一排上。例如我国传统的小青瓦，重叠搭接的面积超过了50%。现代的屋面瓦借助于前后瓦爪和内、外导水槽进行彼此之间的搭接或连锁，有效利用面积大幅度提高。设置这些内外导水槽的主要目的就是有侧向风下雨时能够有效的阻止雨水进入瓦后，造成屋顶漏水。所规定的瓦的前后搭接长度其住要目的也是为了防止在刮正面风时雨水进入瓦后形成屋顶漏水的问题。除了防止雨水进入外，这些导水槽及前后瓦爪也起着一定的支撑作用，在瓦背面一定的范围内形成了空腔，这在雨后非常有利于瓦的脱水干燥。在有些瓦的头端和侧面设置了两道导水槽，能够有效地起到防止风带入雨水的作用，因为在导水槽与另一个瓦的前瓦爪和相临的另外一个瓦侧面下的内槽搭接之间都形成了空间，无论是侧向或正向风在进入导水槽后，就会出现明显地减压，雨水被滞留下来并能顺导水槽及时排走

5.2 西欧屋面瓦的常见种类

西欧烧结瓦的品种很多且形状各异，色彩丰富多变，有烧结后形成的自然色调，也有施加化妆土或上釉的。但总体说来生产方式为直接挤出的（如平瓦和波形瓦，见图45a、b）和预先挤成泥片再模压的（如改进型平瓦、平面带波瓦、平面连锁瓦，见图45c、d、e）两种。西欧常见烧结瓦的种类见图45。

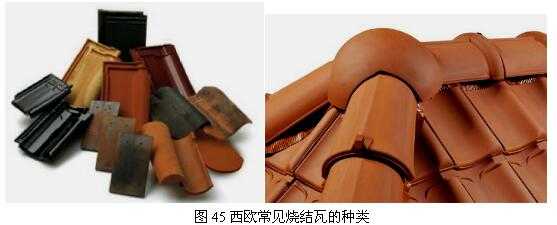

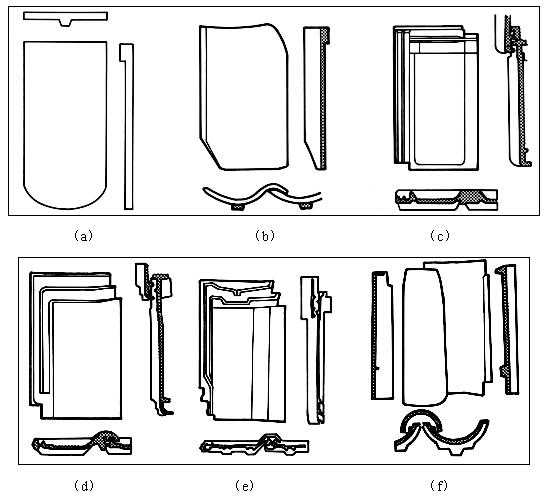

（a）平瓦；（b）波形瓦；（c）改进型平瓦；（d）平面带波瓦；（e）平面连锁瓦；（f）欧洲南部的仰俯（凹凸）瓦（也称西班牙瓦）。

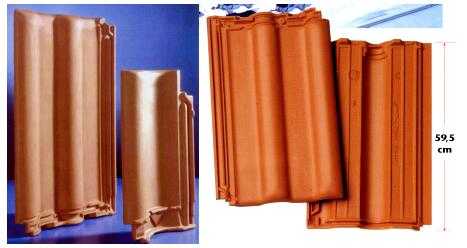

德国烧结屋面瓦的生产在世界上首屈一指，不但品种多,其使用功能也在不断地扩展，并向大尺寸屋面瓦的方向发展。例如，原来传统的烧结瓦覆盖每平方米屋面用瓦14~16块/m2，大型的屋面瓦用8~9块/ m2，而最近几年某些工厂生产的瓦只用5.5块/m2。图46表示了现代大型烧结屋面瓦与原传统瓦的比较。

图46西欧现代大型烧结屋面瓦与原传统瓦的比较（照片来自《国际砖瓦工业》2003）

在西欧，烧结屋面瓦除了向大型化方面发展外，在其表面装饰上也是想尽了办法，例如通过配料来改变成品瓦的颜色；在坯体表面施加化妆土改变外观色彩；在坯体上面施加釉料来增多花色品种，提高抗渗性能等。最近几年已发展到了利用化妆土仿造金属色彩的表面。图47表示的为仿制金属色泽表面的屋面瓦。

图47 利用化妆土仿制金属色泽的屋面瓦（照片来自《国际砖瓦工业》2007）

5.3 太阳能屋面瓦

德国还开发出了“太阳能屋面瓦”（Solar energy roofing tile）。这种屋面结构的底部是一层烧结瓦，上部的覆盖层也是一层烧结瓦，在两层瓦之间设置有软管道，液体通过管道内流动，同时被加热。这种太阳能屋面瓦是根据热交换原理设计并工作的，看起来与普通屋面瓦没有什么区别。太阳能屋面瓦仅比普通屋面瓦厚3~4cm，但其上表面与普通瓦屋面在一个平面上，所以太阳能屋面瓦的上部和侧面不需要任何辅助结构件就能与普通瓦连接，丝毫不影响瓦屋面的整体美观效果。由于受到日本福岛核电站的核泄漏的影响，在德国禁止利用核能的呼声日渐高涨，核电站将会被逐步淘汰，太阳能及风能的利用得到了公众广泛的认同和支持。德国太阳能工业协会（BSW）最近公布：“到2020年，太阳能工业的销售量将会增加至少3倍，太阳能发电将会达到至少52GW的装配能力。太阳能工业将会投资至少5%的销售额用于研究和开发。”太阳能的利用不仅在德国是要优先发展的项目，同时来自欧盟的十二个国家一致同意在整个欧洲加速发展利用太阳能的计划。

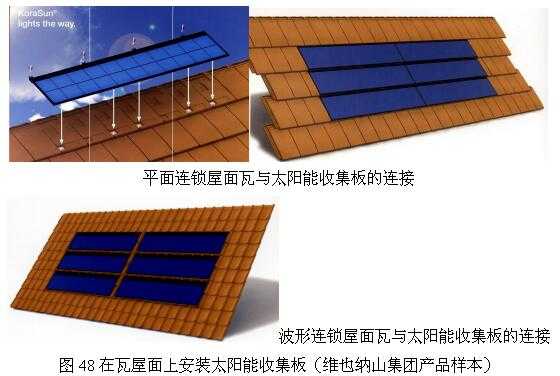

众所周知，太阳能收集板绝大多数是安装在屋顶上。在广泛利用太阳能这种大环境下，西欧的烧结屋面瓦制造公司也纷纷加速了适应于太阳能收集板安装的新形式屋面瓦以及新的屋顶构造形式的研制和开发。例如欧洲最大的烧结屋面瓦生产集团——维也纳山公司开发的平面连锁屋面瓦与太阳能收集板的结合方式、波形连锁屋面瓦与太阳能收集板的结合方式（见图48）。

因为屋面是暴露在外部的环境下，而且呈倾斜的坡度，同时经受着风雨的影响，因此太阳能收集板必须要安装的牢固可靠。某些公司开发出了专门用于固定太阳能收集板的特制屋面瓦，如在瓦下面预留金属挂件的空间等方式（见图49）。

图49放置太阳能收集板固定挂件的特制屋面瓦（Zi 10/2011）

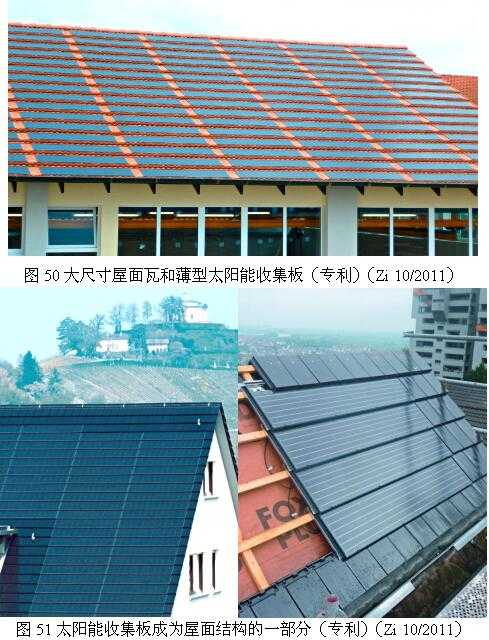

有的公司将太阳能收集板做得非常薄，将这种薄的太阳能收集板直接安装到瓦屋面上，形成了美观和谐的屋面。这种太阳能收集器为6“+的单晶电池组成，并将其包裹在3.2mm厚的低铁太阳能安全玻璃中。其长边上由铝制棒条支撑。这种新的体系称为“MS 5 PVM”系统。由于这种太阳能收集板重量轻（11kg），因此屋面结构不需要专门加强。这一体系中的关键是大尺寸屋面瓦（MS 5 PV）的设计和制造，该种屋面瓦已经成为专利。这种太阳能收集体系除了美观和谐的屋面效果外，同时也对暴风雨具有高度的防护能力。这种太阳能屋面的设计中，最重要的因素是依然是大尺寸屋面瓦制造的精确度。该种太阳能屋面效果见图50。

在既有建筑的屋面上安装太阳能收集板，遮盖住了部分的屋面瓦，其缺陷是影响了整个屋面的美观效果。然而建筑物的屋面是整个建筑物最重要的构成部分之一，为了使屋面的整体美观性达到统一完美的效果，某烧结屋面瓦制造公司将屋面瓦的颜色、尺寸制作成与太阳能收集板相近的颜色以及相同的长度（太阳能收集板的宽度）。而且在新建的建筑上，太阳能收集板则成为了屋面的一部分。太阳能收集板直接安装在支撑屋面瓦的木质板条上，取代了部分屋面瓦。这种组合式屋面结构对阵风（大风雨）有着非常好的抵抗能力，同时也具备了非常好的防雨防水性能。该种连接方式见图51（专利）。

罗宾（Röben）屋面瓦制造工厂专门制造了一种安装太阳能收集板的缩进式屋面瓦，安装后就像在屋顶上开了一个平面的窗户，太阳能收集板就安装在这一平开的窗户上，并在太阳能收集板下铺垫铅质的软垫带条。缩进式屋面瓦与连锁的波形瓦能够实现很好的搭接。

为了更方便地安装太阳能收集板以及屋面瓦的铺设，某西欧公司专门开发了在特制的烧结屋面瓦上直接铺贴上太阳能收集板的组合屋面体系。该种屋面瓦使用炻器质坯体原材料，经喷雾干燥之后压制成型。该种屋面瓦的关键特性是低的吸水率以及低的吸热系数。在铺贴上太阳能收集板后，这种屋面瓦的铺设与普通屋面瓦一样。但是铺设时必须确保每块瓦之间的连接电缆的连通，以及与转换器或是转换箱的电缆连通。在这种组合屋面体系中，更换损坏的太阳能收集板时不需要对整个系统进行修复，仅将损坏的一块更换即可。这种瓦的尺寸相对较大，例如：

尺寸1： 42 x 46 cm，质量43 kg/m²；

尺寸2： 43.5 x 36.5 cm，质量 36.25 kg/m²

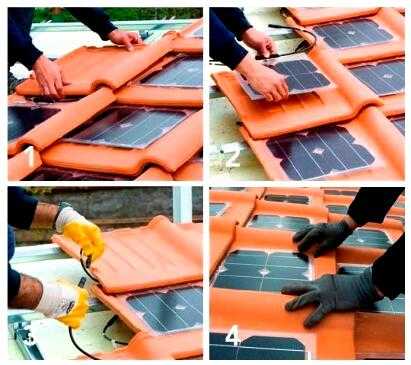

经测定，这种类型的太阳能屋面在不足45m2的屋面上，可以产生大约3kW的电能。图52为在这种屋面瓦上铺贴太阳能收集板以及屋面铺设过程的示意。

图52在特制屋面瓦上铺贴太阳能收集板（Zi 10/2011）

值得注意的是，无论上述的何种太阳能收集板的安装方式，在屋面瓦之下都必须有足够的通风空间，或是放置连接电缆的空间。

大量利用太阳能的发展趋势，也对烧结屋面瓦的发展提出了新的挑战，同时也为屋面瓦新产品的开发指明了新的途径。

（原始资料来自维也纳山集团公司产品样本及《国际砖瓦工业》2011年第10期）

5.4 西欧屋面瓦配件

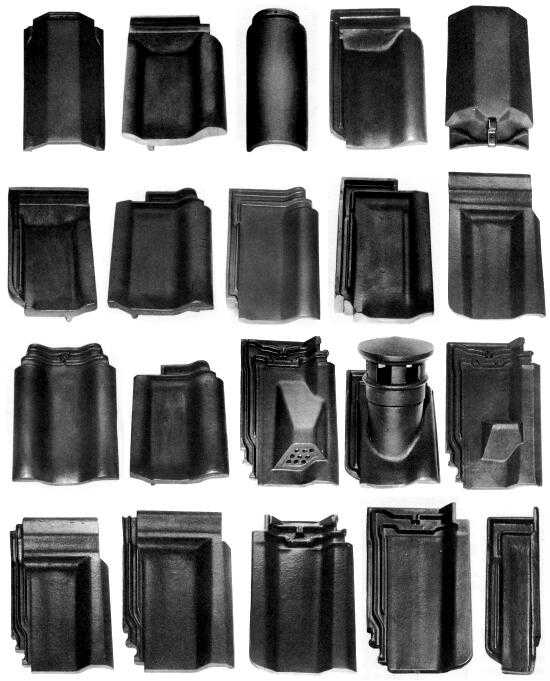

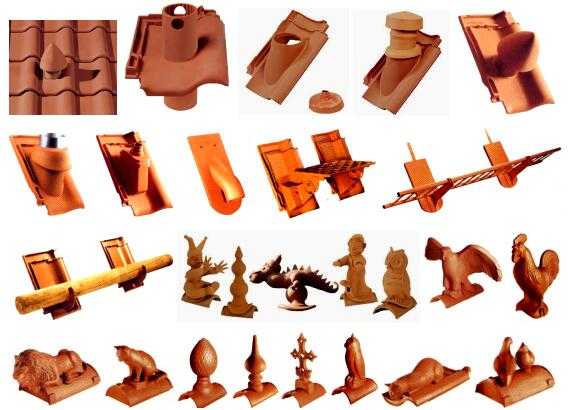

在欧洲生产的烧结瓦不但用于屋面，而且也用于某些墙体的防水和装饰。对屋面瓦配件的功能、装饰效果等方面，做的非常细致精巧，有专用于屋顶通气的瓦，也有用于屋顶穿线（电视天线、网络专线等）的瓦等等。在屋脊用的装饰瓦上有各种吉祥物造型。图53表示了德国生产的部分烧结屋面瓦的配件、异形瓦及装饰瓦。

图53德国生产的部分烧结屋面瓦配件、异形瓦及装饰瓦（图片来自德国科利雅通公司）

5.5 具有装饰功能的屋面瓦

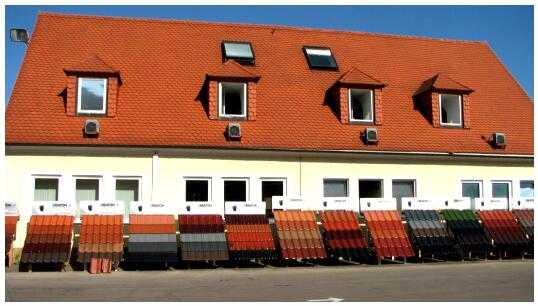

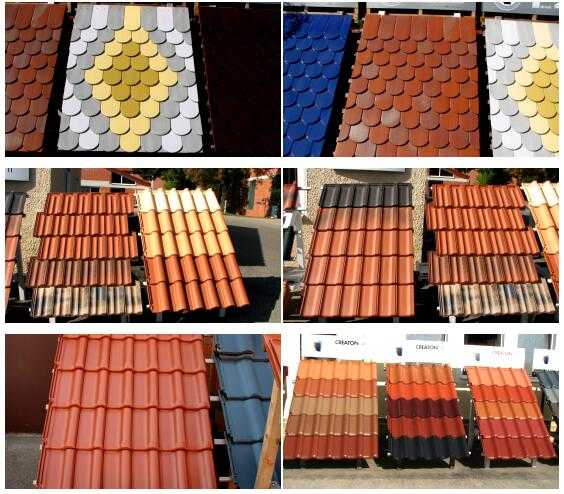

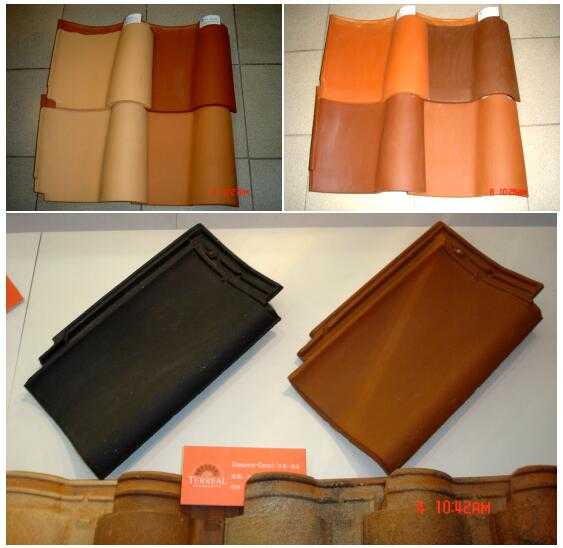

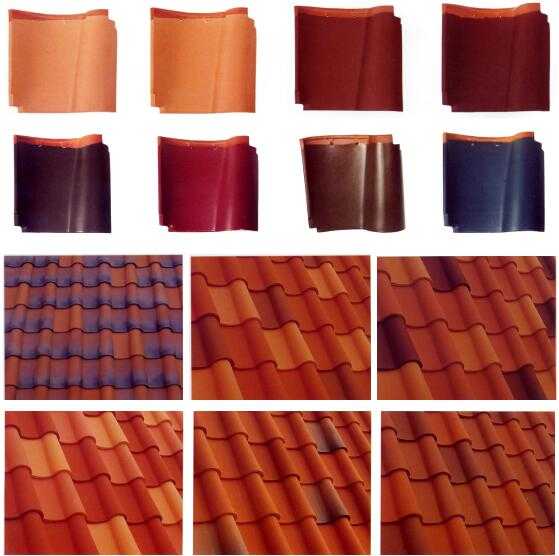

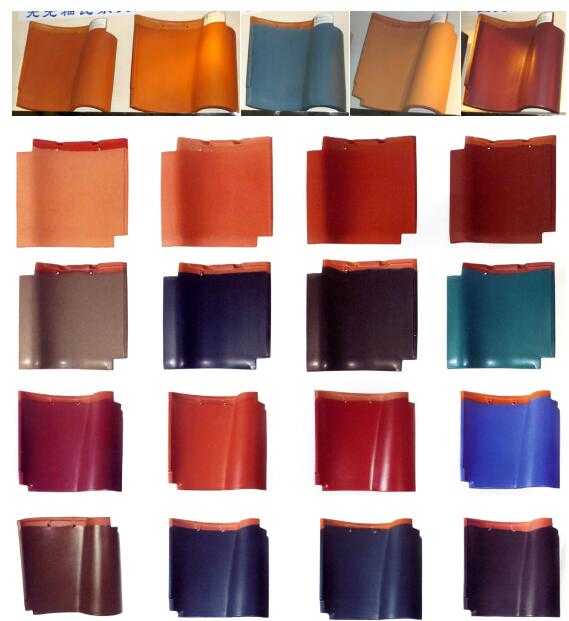

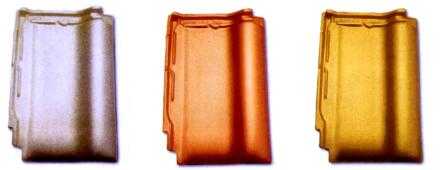

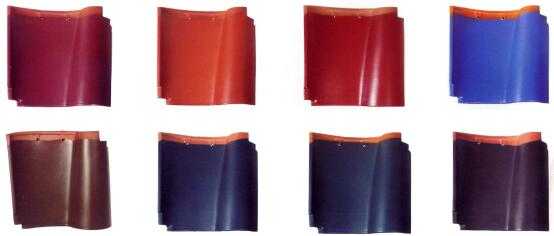

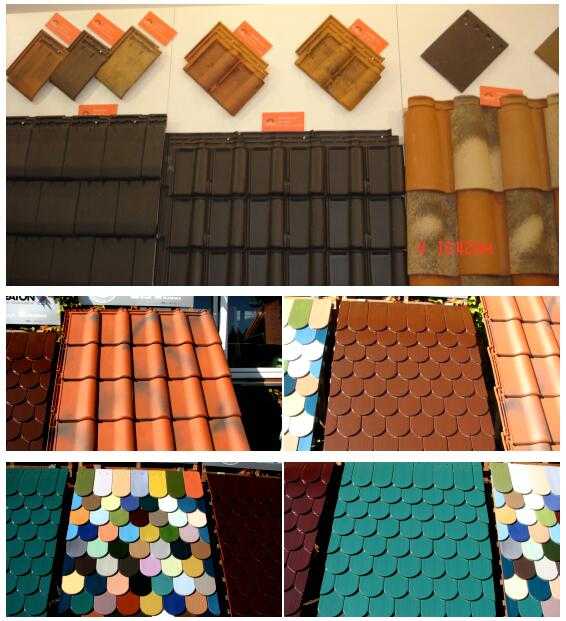

烧结屋面瓦是一大类产品，其研究和发展还在不断地深入，产品的种类还在逐年增多。西欧以及北美、澳大利亚等发达国家的城镇和乡村，看起来非常美丽漂亮，只要仔细想一下就会感到，其实这种美丽在很大程度上是烧结的砖瓦建筑之美。国内自上世纪九十年代始，已引进了数条装饰瓦（行业内称西式瓦）生产线，为了更好地了解国外烧结瓦的生产情况，图54给出了部分德国、法国及我国广州嘉泰公司生产的烧结瓦照片。

图54德国、法国及国内广州嘉公司生产的部分烧结屋面瓦（部分照片摄于德国克利亚通公司；部分照片来自广州嘉泰产品样本；部分图片来自德国《砖瓦词典》一书）

5.6 烧结屋面瓦的艺术效果

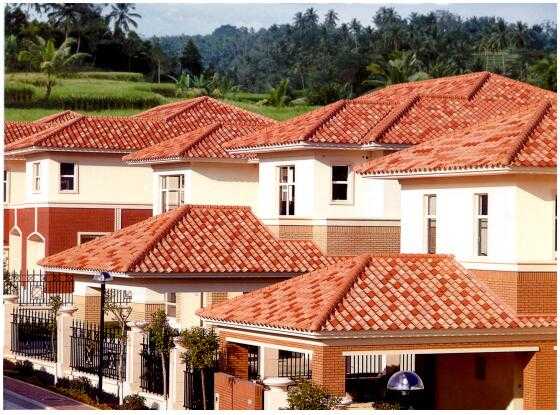

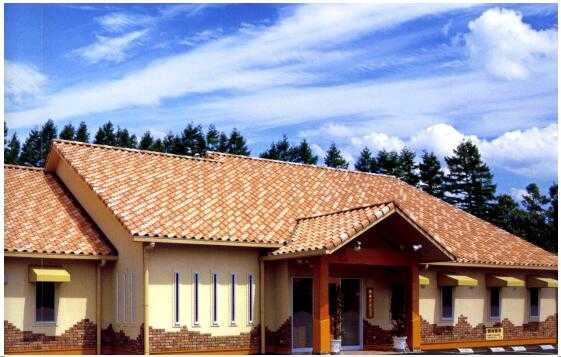

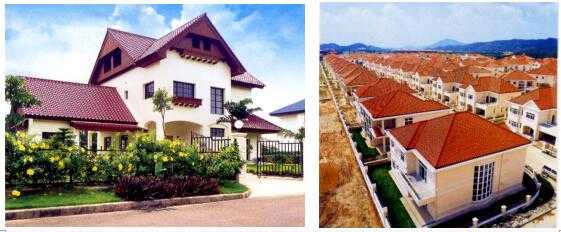

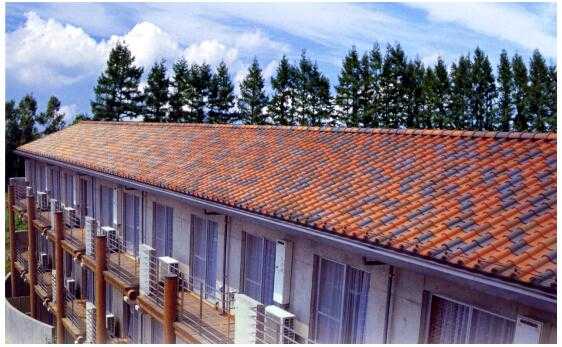

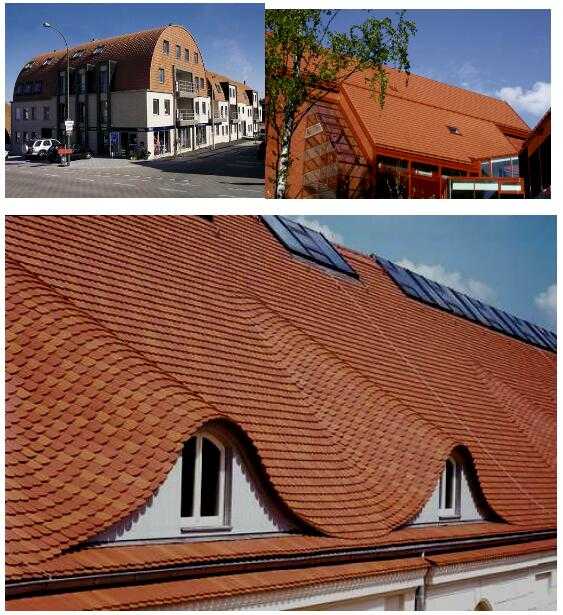

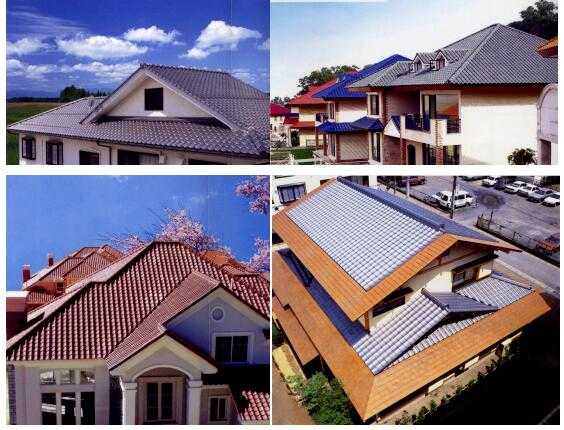

现代烧结屋面瓦是美化建筑物的重要手段，也是解决屋面漏雨、建筑物顶盖保温隔热的重要措施。图55为广州嘉泰公司部分屋面瓦工程的应用效果。

图55广州嘉泰公司部分烧结屋面瓦工程应用效果（图片来自广州嘉泰公司产品样本）

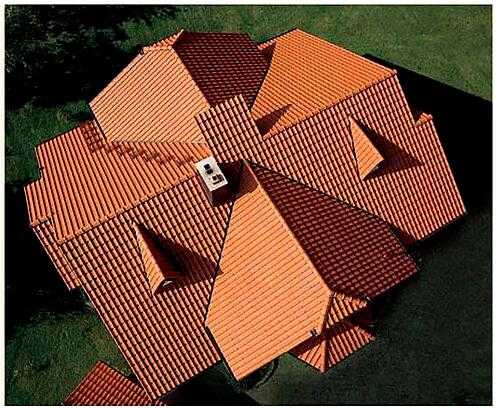

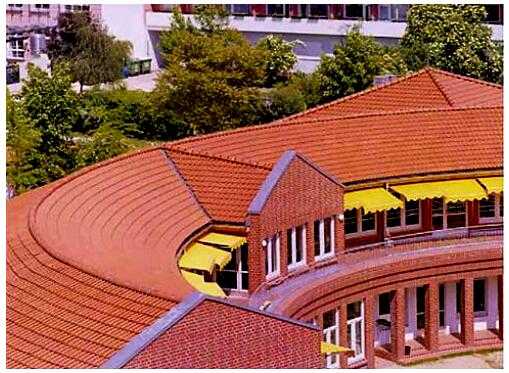

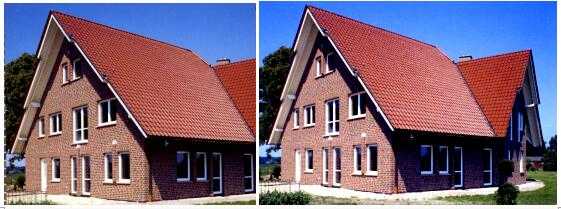

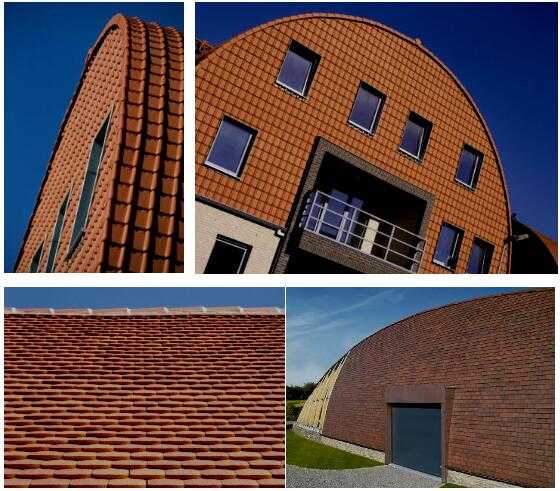

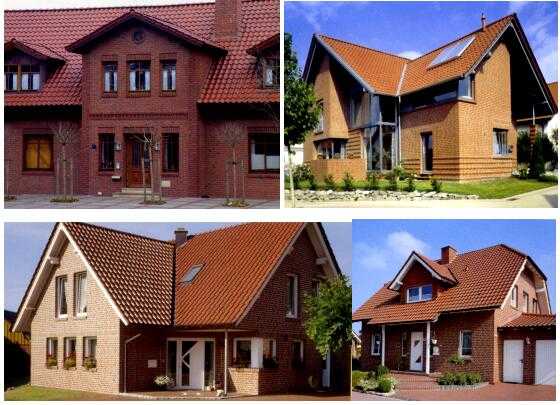

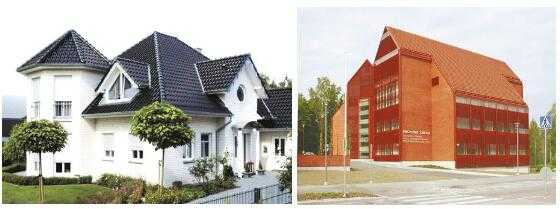

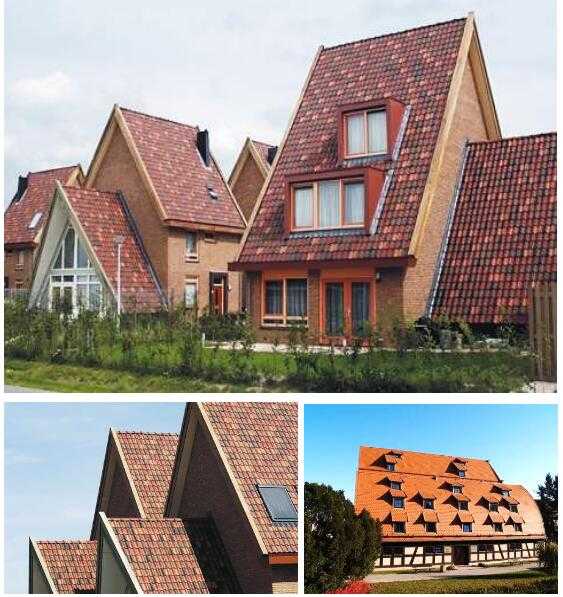

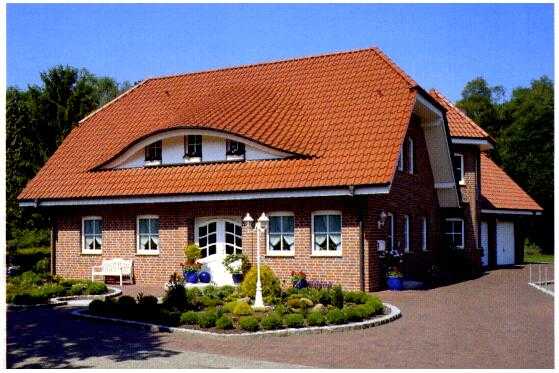

德国ABC—KLINKER GRUPPE公司和奥地利维也纳山公司部分烧结屋面瓦应用的效果见图56。

图56德国ABC—KLINKE RGRUPPE公司和奥地利维也纳山公司的部分烧结屋面瓦实际应用效果（照片来自德国ABC—KLINKE RGRUPPE公司和奥地利维也纳山公司产品样本）
